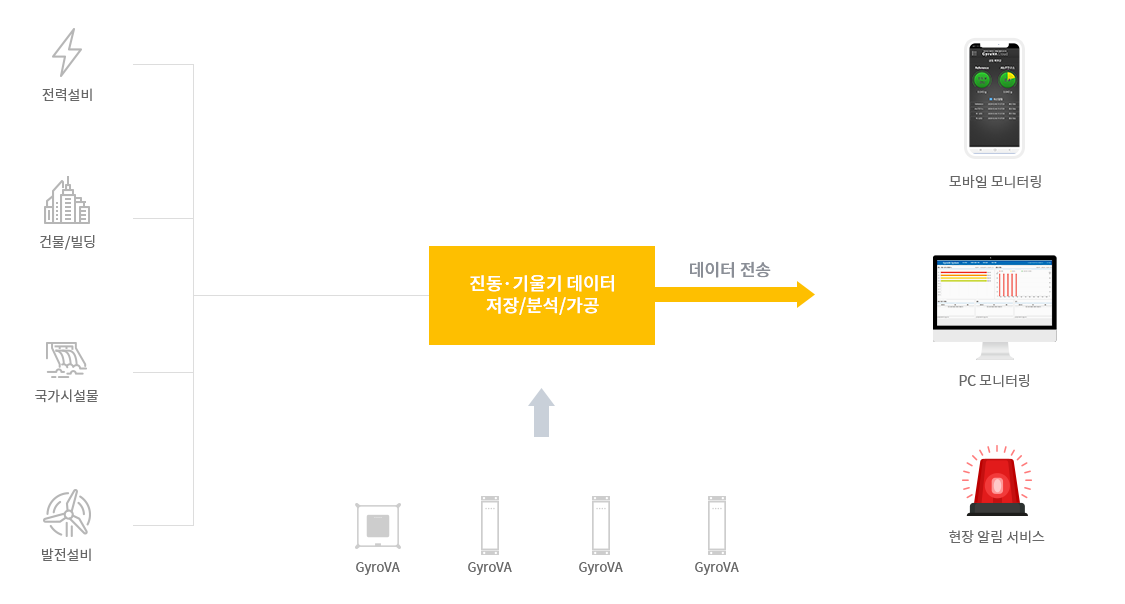

진동/기울기/지진 등으로 인해 발생하는 시설물 및 주변 자유장의 변화 상태를 실시간 측정, 저장, 감시, 제어하는 시스템입니다.
실시간으로 시설물의 이상 변위, 붕괴 위험 등을 감지하여 사전에 검침할 수 있고 상태에 따라 트립을 출력시켜 2차 사고를 예방할 수 있습니다.
2016 경북 경주 규모 5.8 지진에 이어 2017 경북 포항 규모 5.4 지진이 발생했습니다. 더 이상 대한민국은 지진 안전지대가 아니며, 시민의 안전을 지키기 위한 대책이 시급합니다.
성수대교/삼풍백화점 붕괴사고 부터 최근 상도동유치원/용산 상가 붕괴까지 오래전부터 현재까지 후진국 형 안전사고가 끊임 없이 발생했습니다. 이에 대한 대비책이 필요합니다.
재해/재난으로부터 시민의 안전을 보장하고, 안전사고 없는 아름다운 사회를 만들어가기위해
건물/빌딩
수배전반
국가시설물
산업 현장
위험물 취급시설
전력 설비

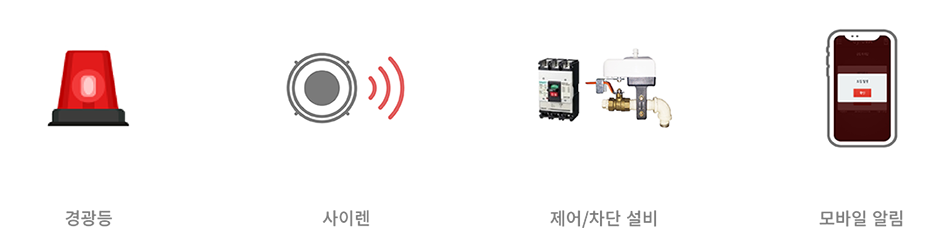

현장에 경광등, 사이렌 등을 설치하여 위험상황 발생시 알람 발생

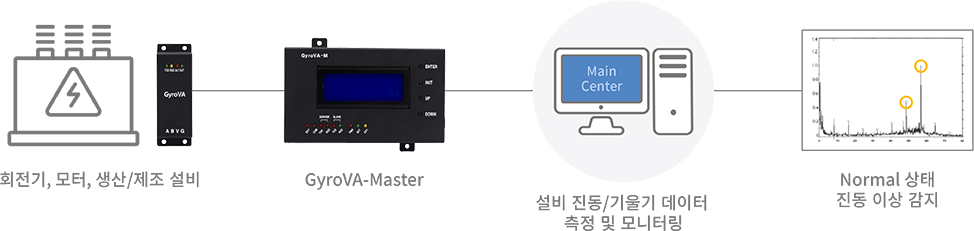

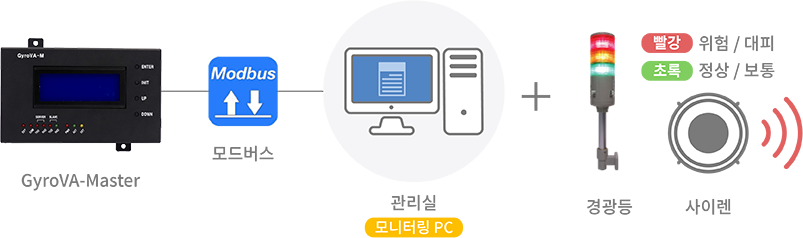

산업표준 프로토콜 "Modbus TCP/RTU" 방식을 사용, 서버로 유선(RS-485) 통신으로 데이터 전송

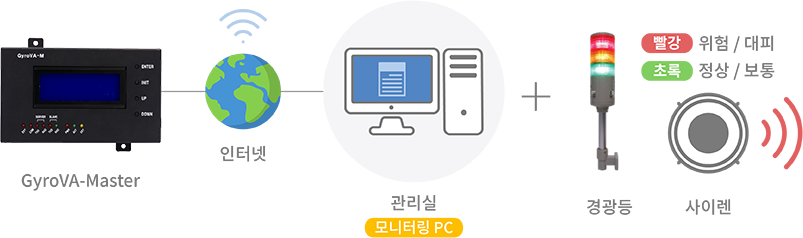

Wi-Fi와 Internet을 통해 서버에 접속, 모니터링 PC에 전용 서버를 통해 연결되어 다양한 서비스 제공

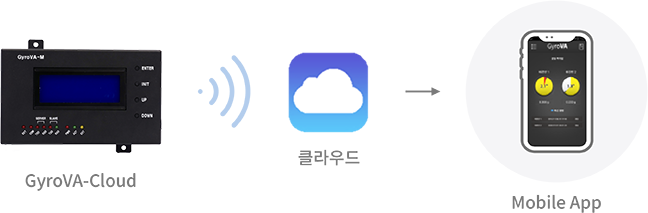

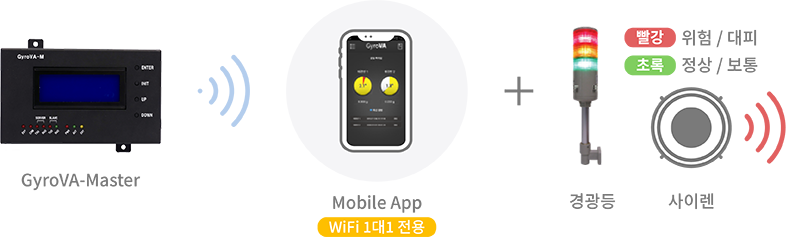

Wi-Fi를 통해 Cloud 서버에 접속, Mobile로 연결되어 App을 통해 다양한 서비스 제공

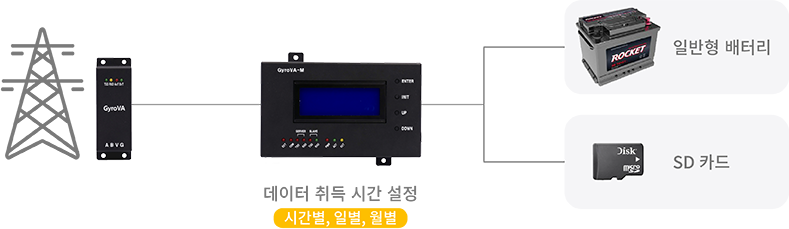

장기간 전원 유지 및 데이터 취득이 가능하여 전원 공급이 어려운 곳에 설치 가능

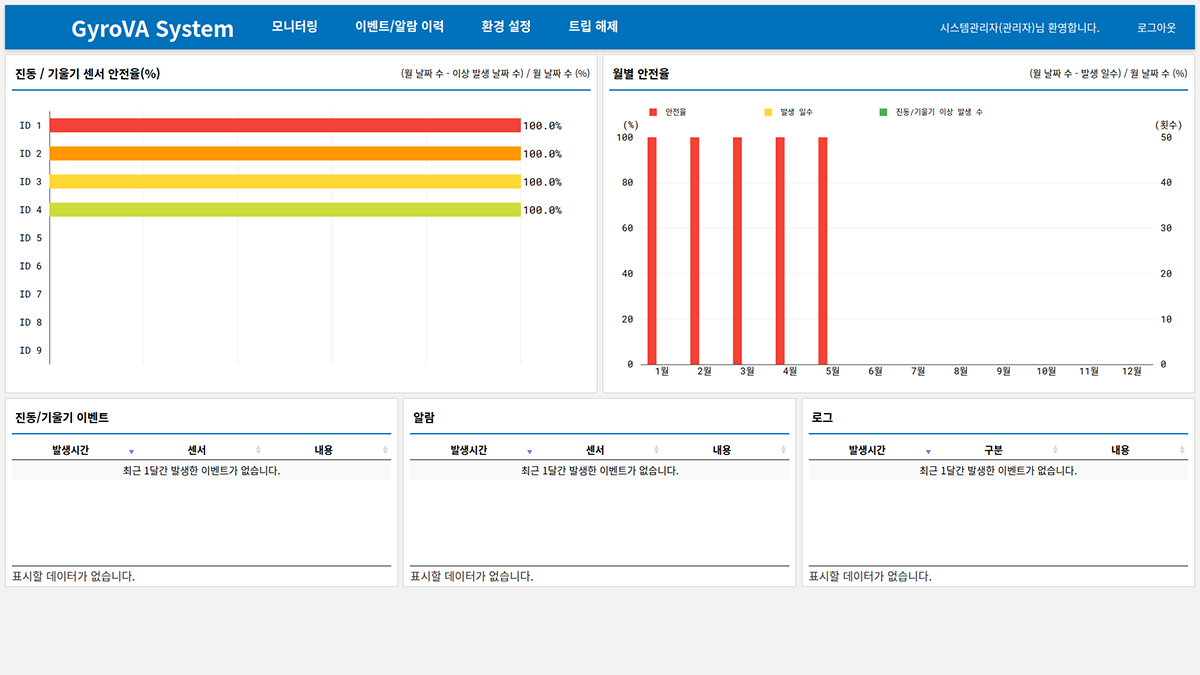

진동/기울기 안전율

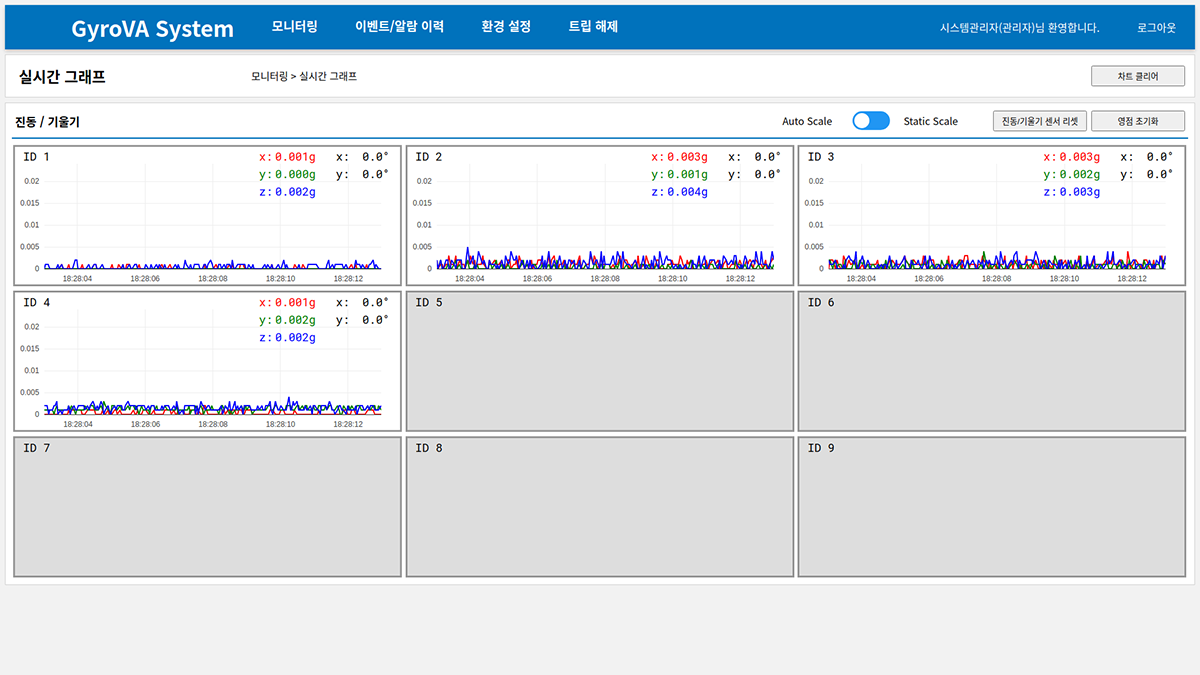

실시간 그래프

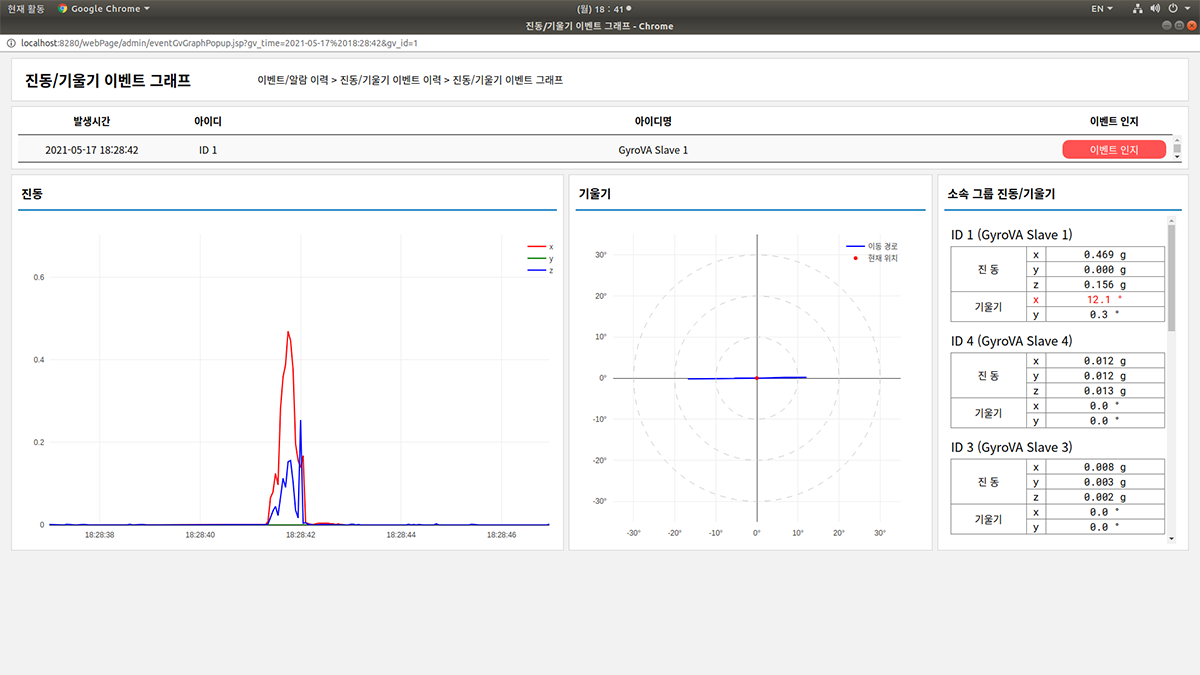

진동/기울기 그래프
이벤트 리스트

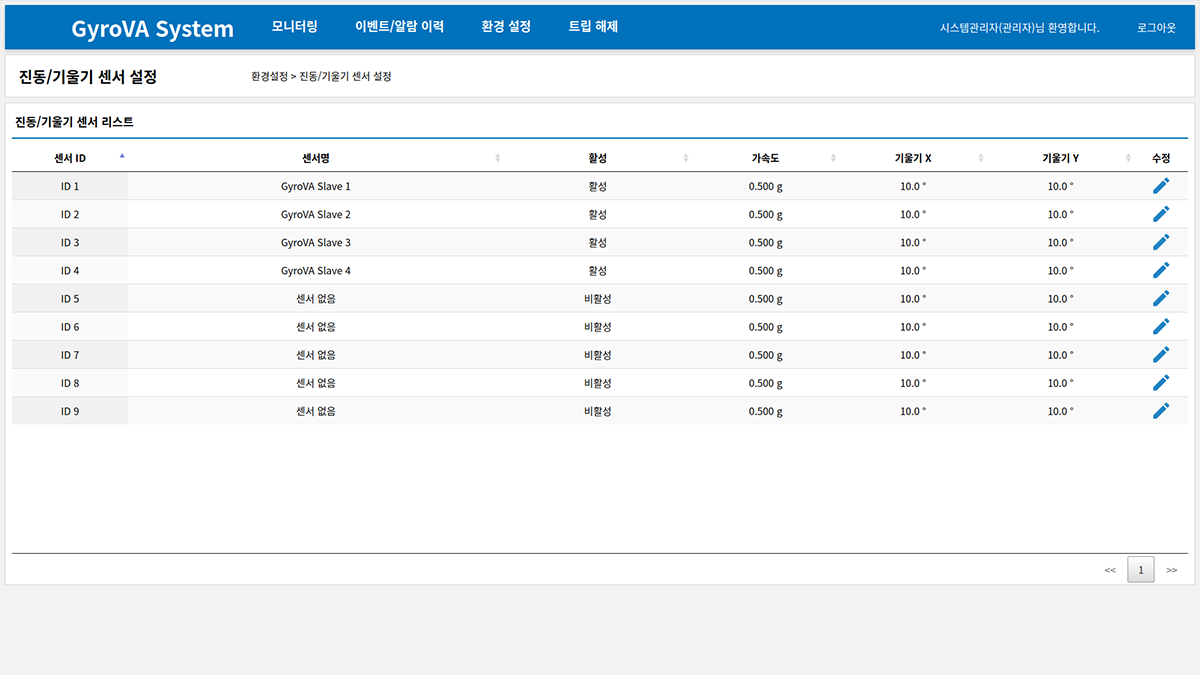

진동/기울기 센서 설정

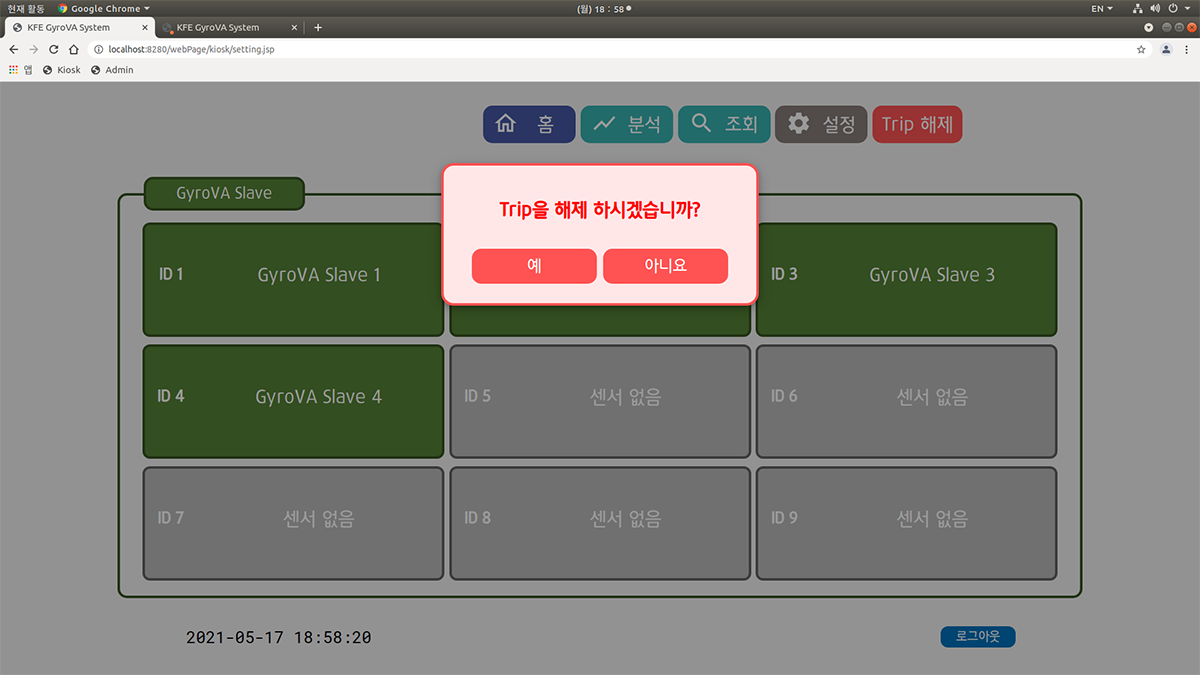

실시간 트립 알림
실시간 정보

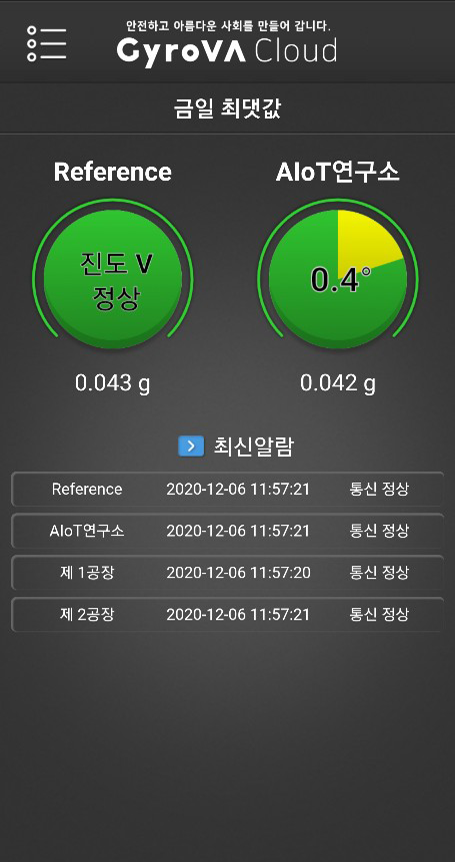

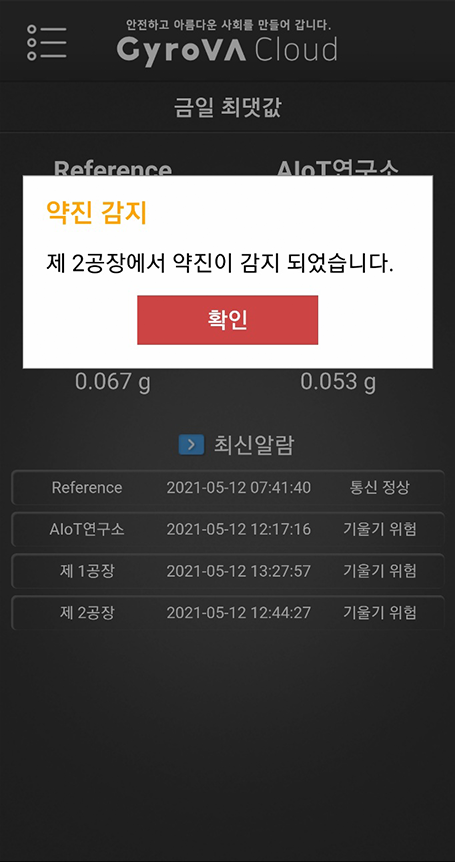

금일 최댓값

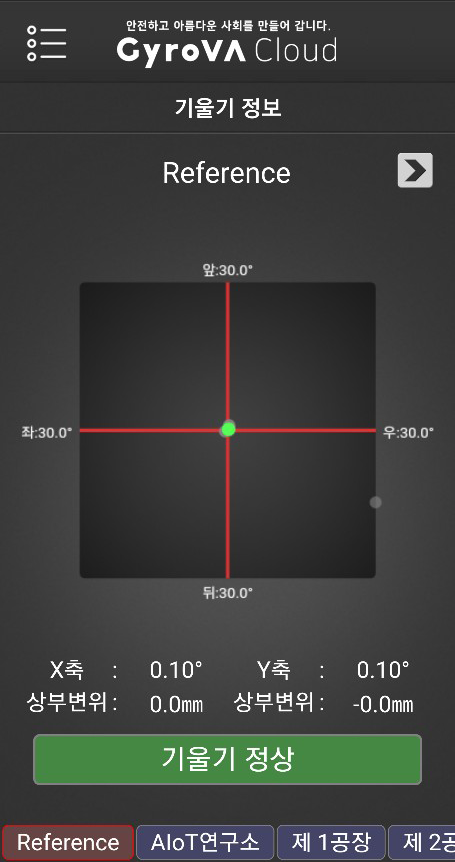

진동/기울기 정보

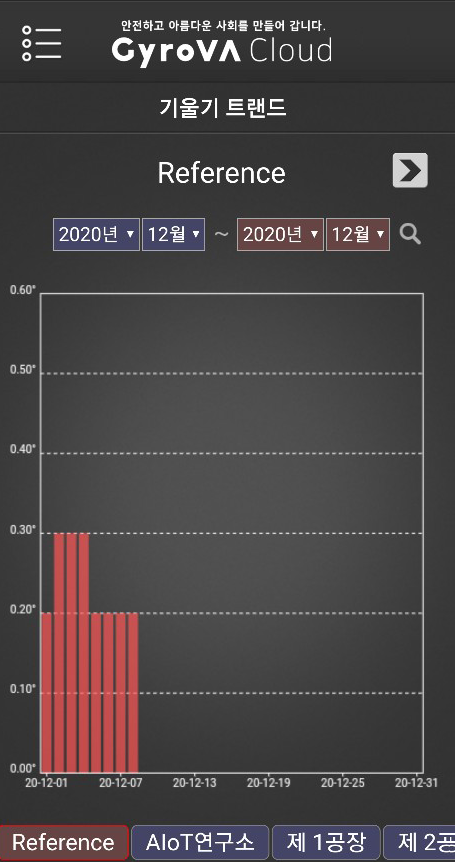

트랜드

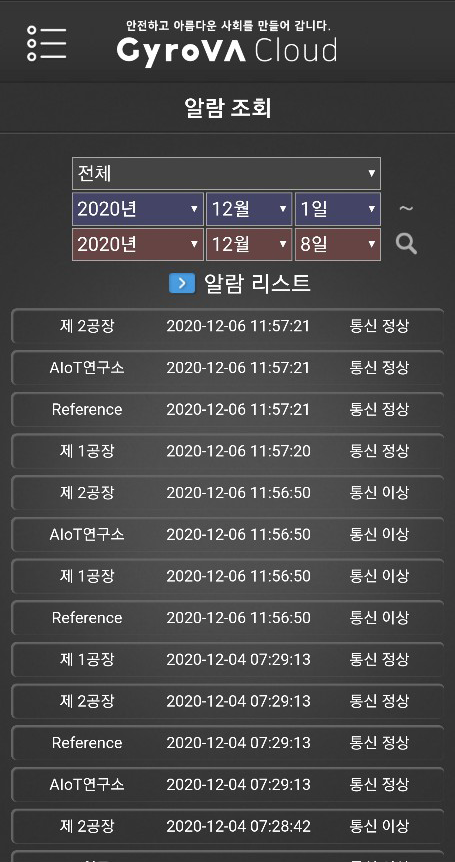

알람 조회
실시간 트립 알림
IoT Sensor를 기반으로 진동/기울기/지진 값을 실시간 측정/감시/저장합니다.
위험 상황 발생 시 현장에 위험 상황을 알리고, 담당자에게 위험 상황을 즉각 전달해 줍니다.
진동/기울기 이벤트 값을 저장합니다.
실시간 데이터 값을 전달하는 모니터링 서비스를 제공합니다.
슬레이브(센서)로부터 실시간 측정된 값이 기준치를 초과했을때 즉각적인 위험 상황을 전달하는 트립 출력 기능

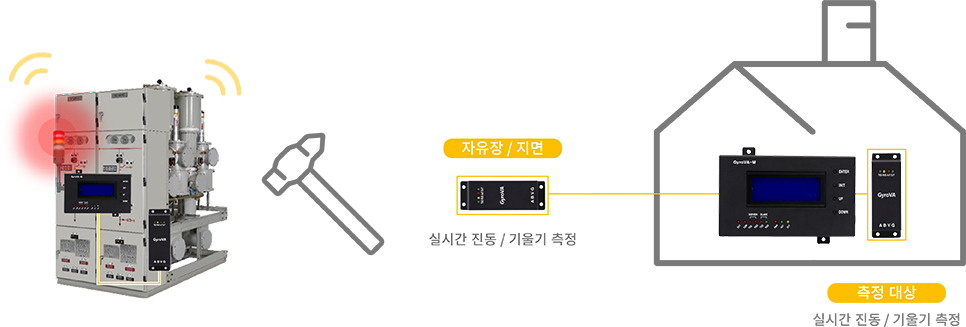

자유장(지면)과 시설물의 가속도 계측 설비 및 시설물에 부척된 센서와 자유장에 설치된 센서에서 측정한 값을 복합 분석하여 실제 발생한 지진을 판단

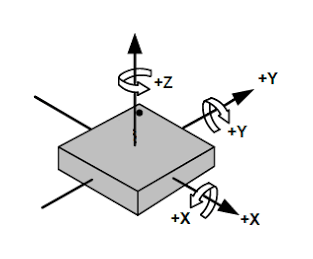

가속도와 자이로 센서의 장단점을 상호 보완하는 기술을 적용하여 센서 정확도를 높이고 오차율을 개선
멀티분석 알고리즘이란 열화분석 및 트렌드 분석을 실시하여 운영정보를 제공하며, 사고 예방 및 위험 상황 발생시 알람 및 차단을 통해 시설물을 보호하는 기술
※ 기울기 가중치가 적용된 가속도 평균 변화율/RMS/최대값을 트렌드로 구성하고 정상 및 비정상 시 내진 컨디션을 분석 및 진단을 통해 기울기 경향, 상부 변위, 알람, 차단 등의 운영 정보를 제공하는 기술입니다.
단순화된 가속도 트렌드 분석을 통한 내진 컨디션 변화분석 → 내진재 열화정도 또는 지진강도 측정에 의한 알람 및 트립 제어 변위발생 → 변위데이터분석 → 경보알람계측기기 성능검사 기준에 관한 규정
[시행 2021. 09. 30.] [행정안전부고시 제2021-64호, 2021. 09. 30. 일부개정]구조물 지반경사계 성능 규정 (17조 내용 中)
| 6번 | 측정범위 | 규정: ±10˚ 이내 → GyroVA: ±10˚이내(최대 ±30˚) |
|---|---|---|
| 7번 | 분해능 | 규정: 0.1% FS 이하 → GyroVA: 0.01% FS |
| 8번 | 정확도 | 규정: ±1.0% FS 이하 → GyroVA: ±0.5% FS |
진동센서 성능 규정 (25조 내용 中)
| 7번 | 평활주파수 | 규정: 1Hz~50Hz 이내 → GyroVA: 1Hz~50Hz |
|---|---|---|
| 8번 | 최대측정 가속도 | 규정: 2.0g 이내 → GyroVA: 2.0g 이내(최대 4.0g) |
| 9번 | 정확도 | 규정: ±5.0% FS 이하 → GyroVA: ±5% FS |
| 10번 | 분해능 | 규정: 0.1% FS 이하 → GyroVA: 0.01% FS |
| GyroVA-M | GyroVA-CL | GyroVA-S | GyroVA-SP | GyroVA-PRO | GyroVA-EQ | 비고 | |
|---|---|---|---|---|---|---|---|
| Degree[°] | - | - | Range:±30 Resolution:0.1 Accuracy:±0.5 |
Range:±30 Resolution:0.1 Accuracy:±0.5 |
Range:±30 Resolution:0.1 Accuracy:±0.5 |
Range:±30 Resolution:0.1 Accuracy:±0.5 |
X,Y축 |
| Acceleration[g] | 0~4.00 | 0~4.00 | 0~4.00 | 0~4.00 | 0~2.50 | 0~2.50 | 3축(X,Y,Z)가속도 측정 |
| Active Temp[°] | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | 동작 온도 |

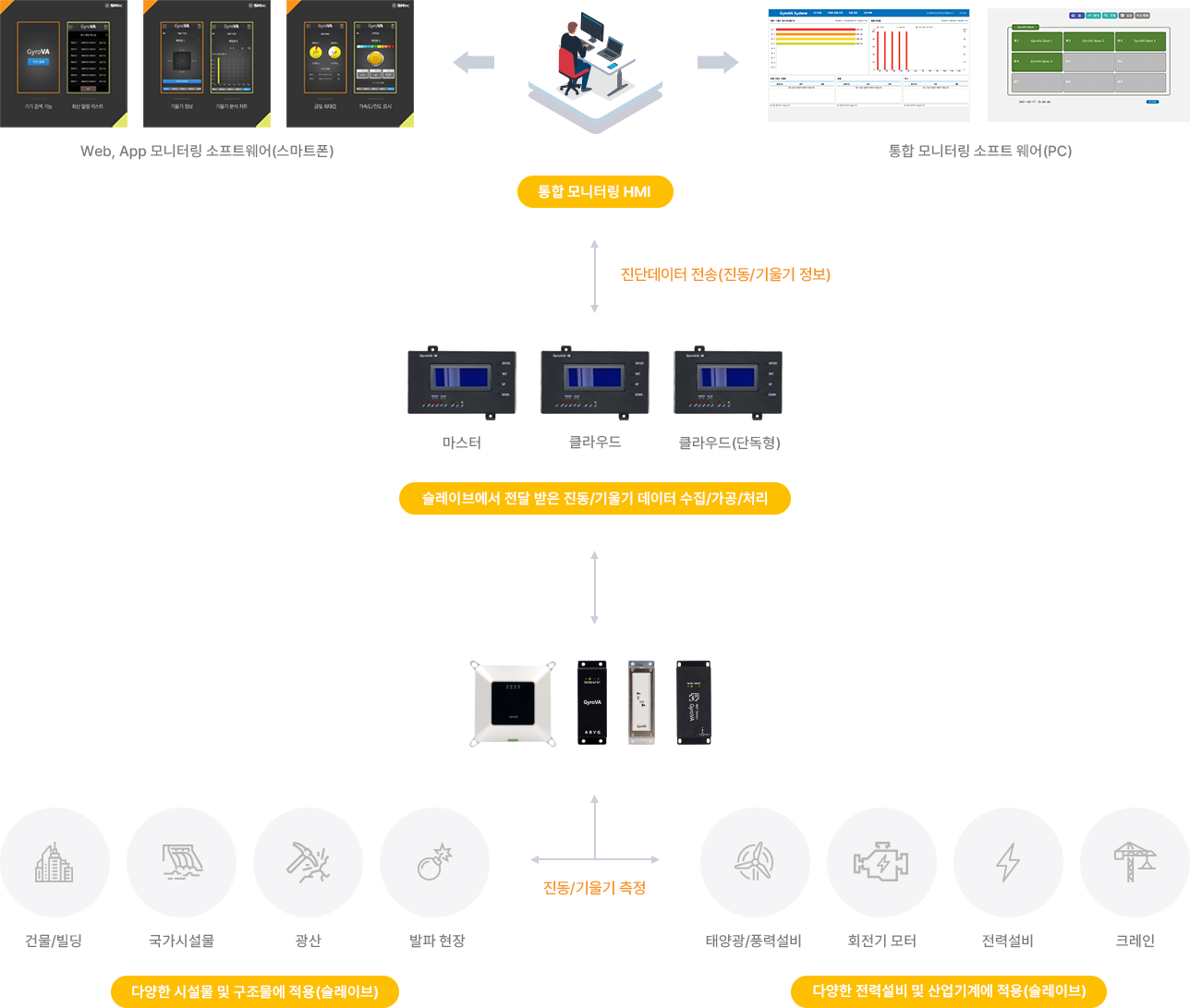

마스터는 슬레이브(S/SP)와 연결되어 진동/기울기 값을 실시간 감시하는 본체 모듈.
상위 모듈(PC, 모바일)과 연결되어 원격 감시 제어 모니터링 서비스 제공.
클라우드는 실시간 진동/기울기 값을 IoT Cloud Platform 기반으로 Text-LCD와 Mobile(Web, APP)을 통해 실시간으로 원격 감시 제어 모니터링 서비스 제공.
슬레이브는 설비 및 시설물에 설치되어 진동/기울기 값을 측정하는 IoT Sensor 모듈입니다.
GyroVA-PRO는 설비 및 시설물에 설치되어 실시간으로 진동/기울기/지진 값을 모니터링 하는 IoT Sensor 모듈입니다.
GyroVA-EQ는 자유장에 설치되어 실시간으로 지진 및 진동 데이터를 측정하는 IoT Sensor 모듈입니다.
